تفاصيل المنتج:
شروط الدفع والشحن:
|
ميزة: | مزدوج عارضة جسر مرفاع | رقم الموديل: | QD10t-14m |
---|---|---|---|
سعة: | 20T | تمتد: | 14m |
يرفع إرتفاع: | 9m | اللون: | أصفر أو صنع وفقا لطلب الزّبون |
Brand name: | Nante | إصدار الشهادات: | ISO9001:2008 |
ضمان: | سنة واحدة | شرط: | الجديد |
تحكم طريقة: | كابينة / تحكم لاسلكي عن بعد / زر معلقة | واجب العمل: | A3-A7 |

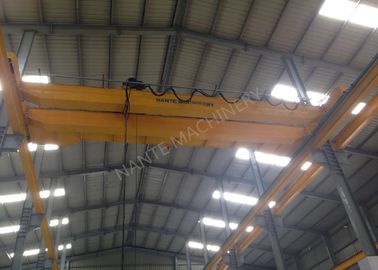

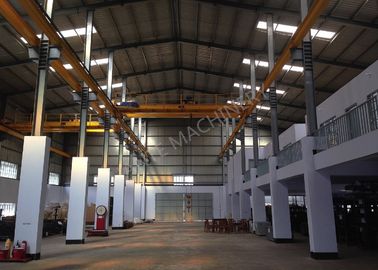

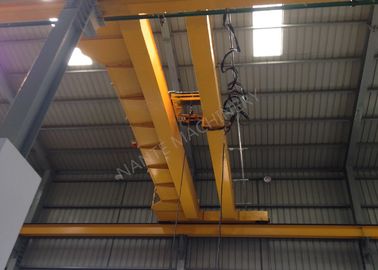

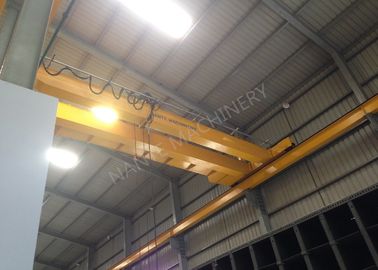

الرافعات الجسرية العلوية مزدوجة العارضة سعة 20Ton Span 14m لصناعة السفن
هذا هو رافعة السفر العلوية الكهربائية العارضة المزدوجة. عندما تكون الأحمال الثقيلة والواجبات الواسعة مطلوبة ، فإن الرافعات العلوية الكهربائية للرافعة العلوية للبناء تظهر قوتها. وهي تتكون من عوارض صندوقية خالية من الالتواء. وهذا يجعلها مناسبة بشكل خاص لرفع الأحمال الثقيلة ونقلها.
تتميز الرافعة الصناعية العلوية مزدوجة السكك الحديدية بمحمل قوي ، ومدى كبير ، واستقرار شامل مع نماذج مختلفة ، ولكن جودتها أفضل مقارنة برافعة جسرية بعارضة واحدة بنفس السعة. وهي متوفرة بسعات تحميل تصل إلى 50 طنًا وبامتداد يصل إلى 35 مترًا. تضمن مفاصل النقل النهائي المفصلية الاتصال الإيجابي لجميع العجلات الأربع مع الجنزير. يسمح نطاق ترتيبات التثبيت بالتكامل المناسب للرافعات المتحركة ذات العوارض المزدوجة في المباني الجديدة وكذلك في المباني القائمة. تمامًا كما هو الحال مع جميع الأنواع الأخرى من الرافعات ذات العارضة المزدوجة ، يتم إنتاج ملفات العارضة الرئيسية على النحو الأمثل باستخدام أجهزة الكمبيوتر بحيث يمكن تحقيق أقصى أداء مع حد أدنى من الوزن الساكن. ميزة لها فوائد مالية.
يتم استخدام الرافعة العلوية مزدوجة العارضة مع الرافعة أو الونش على نطاق واسع في التطبيقات التالية:
1. الرافعات الخفيفة لمحلات التصليح ، عمليات التجميع الخفيفة ، مباني الخدمة ، المستودعات الخفيفة ، حيث متطلبات الخدمة نادرة.
2. الرافعات متوسطة العمل لمحلات الماكينات والاستخدام الصناعي العام على حد سواء التطبيق الداخلي والخارجي.
3. رافعات ثقيلة إضافية لمصانع الصلب ومحلات الآلات الثقيلة الأخرى ومستودعات الصلب ومحلات التصنيع الثقيلة ومصانع الورق وما إلى ذلك مع تشغيل المغناطيس والدلو لساحات الخردة ومصانع الأسمدة وأفران الحث.
4. رافعات ثقيلة إضافية لمصانع الصلب وغيرها من الأغراض الهندسية الثقيلة. رافعات مصممة لتطبيق المعدن الساخن عند الطلب.
الخصائص الرئيسية:
1. رافعة علوية مزدوجة NANTE تتبع معيار FEM.
2. تصميم نانت وتصنيع العارضة الرئيسية التي تجمع بين البناء خفيف الوزن مع قوة الوزن الثقيل والقوة والمتانة.
3. يمكن استخدام الرافعة أو الرافعة ذات العارضة المزدوجة والتي يمكن أن تحقق حتى مجموعة العمل M7.
4. نانت تستخدم عربة نهاية بوجي التي ستجعل السفر الطويل للرافعة أكثر سلاسة من النقل الطويل.
5. تتبع لوحة التحكم معيار IEC ، ويمكنها استخدام كل التحكم في العاكس للرفع ، والسفر الطويل ، والسفر المتقاطع.
6. باستثناء المفتاح المحمل ذو الحمولة المحدودة ، المفتاح المحدود الدوراني ، المفتاح المحدود المتقاطع ، يمكن nante تصميم نظام الفرامل المزدوج ومحدد الارتفاع المزدوج
لسلامة مزدوجة.
ميزات التصميم:
1. التصميم:
أبعاد مدمجة ، وزن خفيف ، سهل التشغيل وسهل الصيانة ، تصميم معياري مع نوبات مباشرة بين المكونات
2. الهيكل :
جسر عوارض ، عربات نهاية ، إطار كراب مصنوع من تصميم لوحة صندوقية / أقسام ملفوفة. يمكن توفير تصوير إشعاعي 100٪ لجميع وصلات لحام بعقب الجسور والعربات الطرفية إذا لزم الأمر.
3. المحركات:
تستخدم NANTE Crane محركات أسطوانية / مخروطية متغيرة الدوران لتغيير الأقطاب مع أقسام أنيقة من الألمنيوم المصبوب ، وعزل فرامل أمان مدمج من الفئة F ، وحماية IP54.
4. محركات التردد المتغير وأجهزة التحكم عن بعد:
كما نقدم محرك التردد المتغير في الرفع والسفر المتقاطع والسفر الطويل للتحكم في السرعة بدون خطوات كميزة اختيارية. كما نقدم رافعات تحكم عن بعد لاسلكية للتطبيق في المناطق التي يصعب الوصول إليها والخطيرة.
5. الفرامل:
يتم تركيب الفرامل المغناطيسية أو الهيدروليكية الفاشلة الآمنة بنسبة 150٪ من عزم الدوران أو أكثر على وصلات عمود. بالنسبة للرافعات الثقيلة ، يمكن تركيب فرامل ثانية لضمان التشغيل الآمن من الأعطال.
6. الضوابط:
يمكن توفير التحكم المعلق من الأرضية ، ومفاتيح التحكم الرئيسية ، ووحدات التحكم الرئيسية في كابينة السائق. يمكن توفير جهاز التحكم عن بعد اللاسلكي عند الطلب.
7. لوحة كهربائية:
تصميم معياري ، يغطي نطاق تشغيل واسع جدًا. تم تصميم الأنظمة لتسهيل التركيب والصيانة والتشغيل الموثوق به ، مع دوائر كهربائية منصهرة ، وأسلاك ذات قنوات وأنابيب غير ملولبة. تم تجهيز كل مجموعة محرك بجهاز حماية من الحمل الزائد للمحرك لتوفير حماية فعالة ضد التحميل الزائد غير المقبول.
8. الرسم:
يتم تنظيف كل مكون وجزء جيدًا ودهانه بطبقتين من البرايمر قبل التجميع وطبقتين من المينا الاصطناعية بعد الاختبار.
9. مفاتيح الحد:
لمنع الرفع والإفراط في إنزال الخطاف.
المعايير الفنية
20 طن | |||||||
امتداد | م | 14 | 17.5 | 21 | 24.5 | 28 | |
سرعة الرفع | م / دقيقة | 4 / 0.66 | |||||
سرعة العربة | 5.0 / 20 | ||||||
سرعة الجسر | 8/32 | ||||||
محرك الرفع | كيلوواط | 16 / 2.6 | 16 / 2.6 | 16 / 2.6 | 16 / 2.6 | 16 / 2.6 | |
ترولي موتور | 0.55 × 2 | 0.55 × 2 | 0.55 × 2 | 0.55 × 2 | 0.55 × 2 | ||
محرك الجسر | 1.1 × 4 | 1.1 × 4 | 1.1 × 4 | 1.1 × 4 | 1.5x4 | ||
كرين باور | 24.1 | 24.1 | 24.1 | 24.1 | 24.1 | ||
رفع | كلغ | 1104 | 1104 | 1104 | 1104 | 1104 | |
إنهاء النقل | 1165 | 1165 | 1165 | 1340 | 1340 | ||
محرك السفر الطويل | 160 | 160 | 160 | 160 | 168 | ||
العارضة | 5520 | 7960 | 10800 | 13730 | 17050 | ||
منصة الصيانة | 980 | 1230 | 1470 | 1720 | 1970 | ||
لوحة تحكم السفر الطويل | 26.0 | 26.0 | 26.0 | 26.0 | 26.0 | ||
نظام امدادات الطاقة | 79.9 | 97.7 | 115.5 | 133.4 | 151.3 | ||
مجموع كرين | 9034.9 | 11742.7 | 14840.5 | 18213.4 | 21809.3 | ||
تحميل ماكس ويل | KN | 57.7 | 61.8 | 66 | 70.3 | 75 | |
عجلة ضياء. | 200 | 200 | 200 | 250 | 250 | ||
طول النقل النهائي | HSE-D200-15x2 | HSE-D200-15x2 | HSE-D200-15x2 | HSE-D250-15x2 | HSE-D250-15x2 | ||
نموذج العتاد | SK2282-1.1 * 4 | SK2282-1.1 * 4 | SK2282-1.1 * 4 | SK2282-1.1 * 4 | SK2282-1.5 * 4 | ||
كرين عجلة الكمية. | قطعة | 8 | 8 | 8 | 8 | 8 | |
السكك الحديدية كرين | 40 × 60 | 40 × 60 | 40 × 60 | 40 × 60 | 40 × 60 |
صورة ثلاثية الأبعاد
اختبار UT
